- 瓦楞板欄板自動焊接機
-

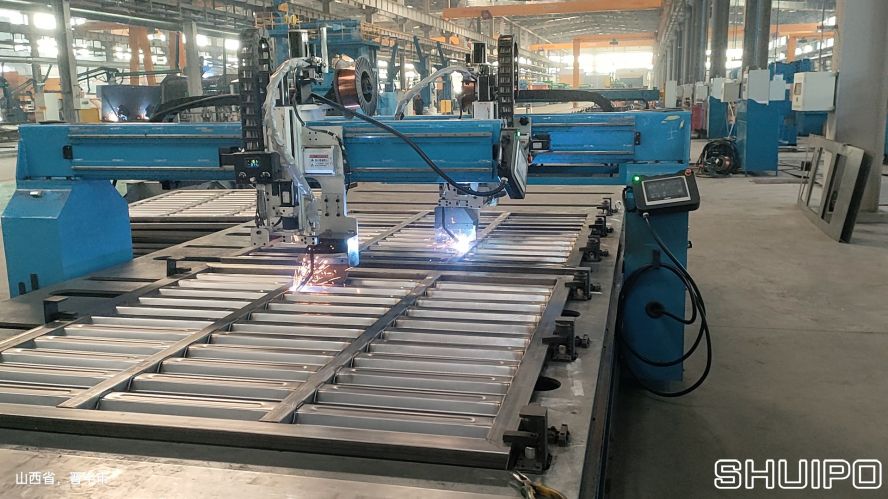

瓦楞板欄板自動焊接機由焊接工作臺、焊接系統、激光掃描系統、運動控制系統等組成。機架上的運動控制系統根據激光掃描工件反饋的實時數據，計算出復雜的焊縫軌跡，進而控制調整焊槍的姿態，實現對瓦楞板焊縫的自動焊接。
-
外貿咨詢電話 15905470098| 17616562676
-
國內咨詢電話 15864554699
- 水泊智能
產品詳情
焊接工作臺主要由型鋼和鋼板焊接而成，剛性好；工作臺一端做了可開口設計，放置焊接電源；整個設備一體化，到廠調整穩固后即可調試使用，安裝簡單方便。平臺內集成手動輸送滾輪，可升降，方便轉運工件。

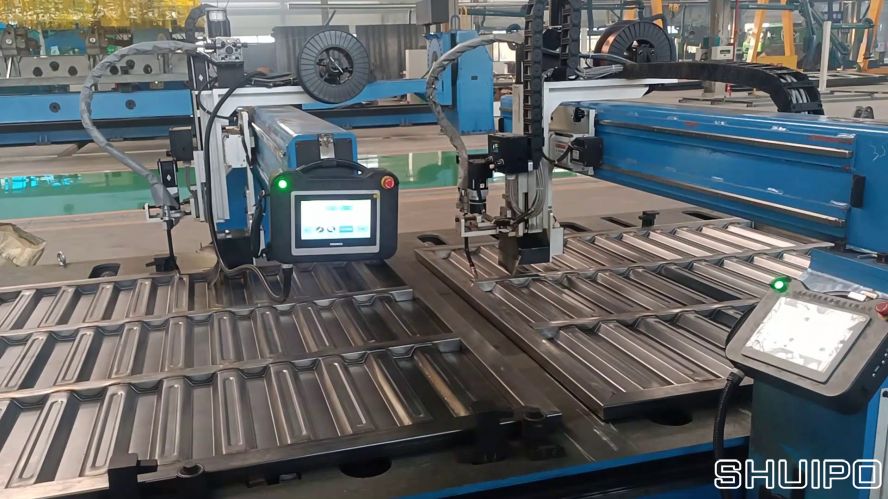

焊接工作臺兩側懸置焊接小車，整臺設備配置雙焊接小車，可同時對工件的兩道焊縫同時焊接，避免工件的翻轉，提高了焊接效率。另外根據不同寬度的工件，可手動調整機頭位置，無需校槍，適應切換不同寬度工件的工況。
焊接小車機架采用型材和鋼板焊接而成，采用伺服電機驅動，經直線滑軌或滑臺實現XYZ軸的運動，焊槍的旋轉同樣由伺服電機控制，通過4軸控制實現對焊縫的模擬跟蹤。
焊接系統有兩套用來采集并處理焊件信息的激光傳感器，都固定在焊接小車上，隨焊接小車運動。其中一套是用來跟蹤焊縫附近瓦楞板的波形變化；另一套是用來跟蹤側板位置的變化。兩個激光掃描器形成了對工件焊縫的二維動態跟蹤。通過信息的整合運算，得到并傳遞焊縫的位置信息，確定焊槍槍頭的機械空間位置，最終完成焊槍對焊縫軌跡的跟蹤效果。
此套設備貫徹了一體化的設計理念，安裝快速方便，外觀簡約美觀。
規格參數
| 序號 | 項目 | 技術參數 |
| 1 | 腹板厚度 | 0.8mm～2mm |
| 2 | 工件厚度 | 40mm～50mm |
| 3 | 焊接工件形狀 | 瓦楞形狀 |
| 4 | 焊接材料 | 碳鋼 |
| 5 | 焊接長度 | 4000mm |
| 6 | 焊接寬度 | ≤2000mm |
| 7 | 焊接小車移動 | 伺服電機+齒輪齒條+直線導軌 |
| 8 | 焊槍上下移動 | 伺服電機+滾珠絲杠+直線導軌 |
| 9 | 焊槍前后移動 | 伺服電機+滾珠絲杠+直線導軌 |
| 10 | 焊絲直徑 | 0.8mm |
| 11 | 焊縫跟蹤方式 | 激光跟蹤 |
| 12 | 焊接方式 | 氣保焊 |
| 13 | 主機功率（雙機頭） | 約30KW |
| 14 | 焊接電源 | SHUIPO |
| 15 | 客戶工件要求 | 瓦楞板角度大于110度； 焊縫縫隙小于板厚的三分之一； 工件直線度小于3mm/6000mm |
| 16 | 輸送方式 | 升降滾輪+手動 |
